Acabas de colocar los diez electrodos exactamente donde deben ir. El registro sale limpio, la calibración es correcta y, aun así, algo no encaja: la derivación I es predominantemente negativa, aVR parece mirar “al derecho” y las precordiales pierden la progresión que esperabas.
Antes de pensar en un eje imposible o en un error de interpretación, conviene plantear dos posibilidades mucho más sencillas: ¿se han intercambiado los electrodos de los brazos o estamos ante una dextrocardia?
Este monográfico continúa de forma natural nuestro artículo sobre colocación de electrodos ECG. Primero aprendimos dónde debe ir cada electrodo en una anatomía habitual. Ahora veremos qué ocurre cuando el corazón está orientado hacia la derecha y cómo repetir el registro para poder interpretarlo con sentido.
¿Qué es la dextrocardia?
La dextrocardia describe una posición del corazón en la que su orientación principal se dirige hacia el hemitórax derecho. En la forma clásica en espejo, la anatomía cardíaca está invertida respecto a la disposición habitual.
No es exactamente lo mismo que situs inversus. La dextrocardia habla de la posición y orientación del corazón; el situs inversus describe una disposición en espejo de varios órganos torácicos y abdominales. Pueden coexistir —y con frecuencia lo hacen—, pero no son sinónimos.
Para aprender el ECG nos interesa una idea todavía más sencilla: si el corazón cambia de orientación pero nosotros mantenemos los electrodos en sus posiciones habituales, también cambia la dirección desde la que lo estamos observando.
Cómo se ve una dextrocardia en un ECG estándar
Imagina una dextrocardia todavía no conocida. Colocamos los electrodos como siempre: los de las extremidades y V1–V6 en sus posiciones habituales. El electrocardiógrafo no sabe que el corazón está orientado hacia la derecha. Simplemente registra lo que recibe.
En la dextrocardia en espejo, el patrón clásico incluye:
- derivación I predominantemente negativa, con frecuencia con inversión global de P, QRS y T;
- aVR positiva;
- eje eléctrico orientado hacia la derecha;
- progresión precordial anómala o inversa;
- pérdida de amplitud de la onda R y predominio negativo al avanzar hacia V4–V6.

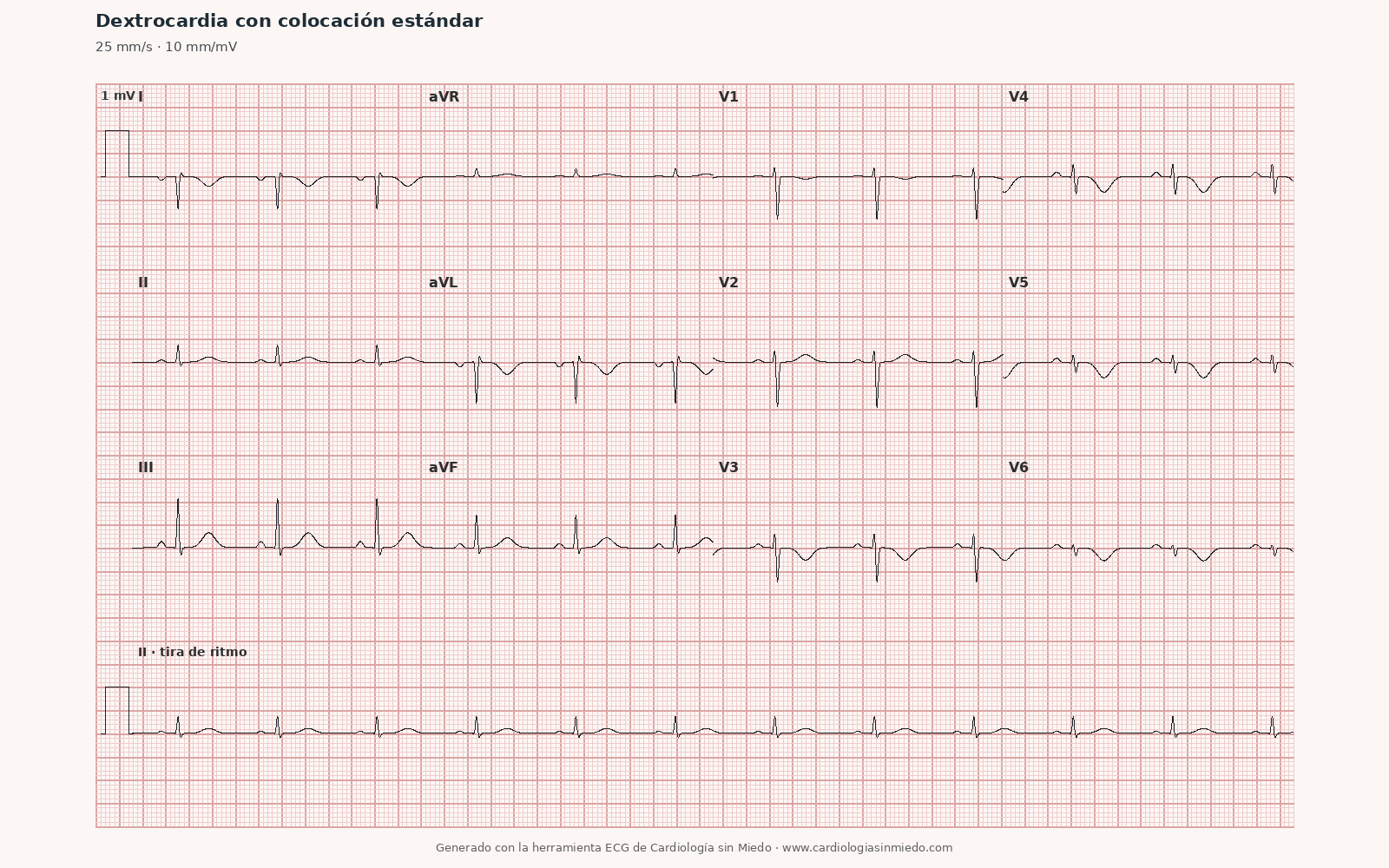

Este trazado ha sido generado con nuestra herramienta ECG para reproducir precisamente esa situación docente: una dextrocardia que todavía no hemos reconocido y a la que hemos colocado los electrodos como a cualquier otro paciente.
Dextrocardia o electrodos de los brazos invertidos: la clave está en las precordiales
Este es probablemente el punto más útil del artículo. Un intercambio accidental entre los electrodos de brazo derecho y brazo izquierdo puede fabricar un ECG sorprendentemente parecido a una dextrocardia en las derivaciones de los miembros.
Con los brazos intercambiados también podemos encontrar I negativa y aVR positiva. De hecho, este error técnico es mucho más frecuente que encontrarnos por casualidad con una dextrocardia desconocida.
Pero existe una diferencia muy poderosa:
el intercambio de los brazos altera el plano frontal, pero no cambia la colocación de V1–V6.
Por eso, si las derivaciones de los miembros parecen invertidas pero la progresión de R entre V1 y V6 sigue siendo normal, revisa primero los cables. En una dextrocardia verdadera registrada con V1–V6 en sus posiciones habituales, la progresión precordial también suele resultar anómala. El ECG puede sugerir la dextrocardia, pero la posición y la anatomía cardíacas deben confirmarse con la exploración y, cuando corresponda, con técnicas de imagen.
| Hallazgo | Intercambio R/L de los brazos | Dextrocardia en espejo |
|---|---|---|
| Derivación I negativa | Frecuente | Frecuente |
| aVR positiva | Frecuente | Frecuente |
| II y III alteradas entre sí | Sí | Puede haber cambios por la orientación cardíaca |
| Progresión de R en V1–V6 | Conservada | Anómala o inversa |
| Qué comprobar primero | Conexión de los electrodos de miembros | Posición cardíaca y registro derecho |
Esta comparación enlaza directamente con el primer paso de nuestro método: comprobar la técnica antes de interpretar. A veces, antes de asumir una anomalía anatómica infrecuente, basta con mirar dónde están conectados cuatro cables.
De la colocación normal a la colocación en espejo
Para entender la corrección, conviene recordar primero la distribución habitual de las precordiales. En la anatomía estándar, V1 y V2 se apoyan en el cuarto espacio intercostal a ambos lados del esternón; V4 se sitúa en el quinto espacio intercostal izquierdo sobre la línea medioclavicular; V3 queda entre V2 y V4; y V5–V6 continúan al mismo nivel horizontal que V4.
En una dextrocardia confirmada o muy probable podemos repetir el ECG utilizando una configuración especular. V1R ocupa la posición habitual de V2, V2R la de V1 y V3R–V6R continúan en espejo sobre el hemitórax derecho, manteniendo las mismas referencias anatómicas.
Dónde colocar V1R–V6R en dextrocardia
Siguiendo la configuración en espejo completa utilizada en El idioma del ECG y en esta guía:
- V1R: 4.º espacio intercostal izquierdo, junto al borde esternal.
- V2R: 4.º espacio intercostal derecho, junto al borde esternal.
- V4R: 5.º espacio intercostal derecho, línea medioclavicular.
- V3R: punto medio entre V2R y V4R.
- V5R: línea axilar anterior derecha, al mismo nivel horizontal que V4R.
- V6R: línea axilar media derecha, al mismo nivel horizontal que V4R.
El orden práctico sigue siendo el mismo que aprendimos para una colocación normal: primero localiza el ángulo de Louis, encuentra el cuarto espacio, coloca las dos paraesternales, sitúa V4R, después V3R y termina con V5R–V6R.
¿Hay que intercambiar también los electrodos de los brazos?
Aquí conviene ser preciso porque existen dos formas útiles de repetir el registro. Una opción es mantener los electrodos de los miembros en su posición original y repetir únicamente V1R–V6R; así conservamos el plano frontal tal como se registró inicialmente y corregimos el plano horizontal.
Otra configuración, utilizada para obtener un registro completamente corregido en espejo, intercambia también los electrodos de ambos brazos (R ↔ L) y coloca V1R–V6R. Esta es la configuración representada en nuestra infografía y en el segundo ECG del artículo. En cualquiera de las dos opciones, la modificación debe quedar claramente documentada.
Un ECG corregido que no indica cómo se colocaron los electrodos puede convertirse en el siguiente “ECG raro” de la historia clínica.
Qué cambia cuando repetimos correctamente el ECG
Al repetir el registro con V1R–V6R, volvemos a recorrer el corazón desde el lado donde realmente se encuentra. La consecuencia didáctica más evidente es que la progresión de la onda R recupera una secuencia coherente. Si además intercambiamos R ↔ L en los brazos, el plano frontal también adopta una orientación más familiar.
Compara ambos ECG. En el primero, las precordiales colocadas en la configuración habitual se alejan progresivamente del corazón derecho y la actividad se vuelve predominantemente negativa. En el segundo, el recorrido V1R–V6R vuelve a acercarse y después alejarse del vector ventricular de una forma mucho más parecida a la progresión que esperamos en una anatomía habitual; además, el intercambio R ↔ L normaliza la orientación del plano frontal.
Este es también un buen ejercicio para entender por qué la progresión precordial del QRS contiene información anatómica y no es simplemente una secuencia que haya que memorizar.
Dextrocardia, situs inversus y dextroposición: no son lo mismo
En conversación clínica estos términos pueden mezclarse, pero conviene separarlos:
- Dextrocardia: el corazón está orientado hacia la derecha.
- Situs inversus: existe una disposición en espejo de varios órganos torácicos y abdominales.
- Dextroposición: el corazón puede estar desplazado hacia la derecha por causas extracardíacas sin que su anatomía sea necesariamente una imagen especular.
Por eso, el patrón que describimos aquí es el patrón docente clásico de la dextrocardia en espejo. Las cardiopatías congénitas complejas, las heterotaxias o una dextroposición pueden producir ECG diferentes y necesitan interpretarse en su contexto anatómico.
Qué debe quedar escrito en el ECG
Cuando repetimos un registro modificando la colocación, la documentación forma parte de la técnica. Conviene dejar constancia de:
- que el paciente presenta o se sospecha dextrocardia;
- que se han utilizado precordiales derechas V1R–V6R;
- si se han intercambiado R y L en los miembros superiores;
- cualquier otra modificación respecto al ECG estándar.
Esto permite comparar registros posteriores sin convertir una decisión técnica correcta en una aparente alteración nueva.
Resumen rápido: cómo reconocer una dextrocardia en el ECG
- I negativa + aVR positiva: comprueba primero los brazos.
- Si además hay progresión precordial invertida o claramente anómala: piensa en dextrocardia.
- Confirma la anatomía y repite el registro con precordiales en espejo si procede.
- En la configuración completa, V1R–V6R se colocan como reflejo de V1–V6 sobre el hemitórax derecho.
- Si se intercambian los electrodos de los brazos, déjalo escrito.
Y recuerda la idea que une este artículo con el anterior: la posición del electrodo forma parte del ECG. Una línea solo tiene sentido si sabemos desde dónde la estamos mirando.
- Colocación de electrodos ECG: dónde poner V1–V6 y los 10 electrodos
- Cómo calcular el eje eléctrico en un ECG con I y aVF
- QRS y progresión precordial en el ECG
- Electrocardiograma normal: valores, ondas e intervalos
Este artículo nace de El idioma del ECG
Esta guía desarrolla el apartado «Dextrocardia» del capítulo sobre electrodos y derivaciones de El idioma del ECG.
En el libro, la dextrocardia aparece como una situación especialmente útil para comprender que las derivaciones no son dibujos independientes: son puntos de vista. Si cambian la posición del corazón o la de los electrodos, cambia también el trazado que intentamos interpretar.
